Tìm Hiểu và Hướng Dẫn Cách Lắp Đặt Van Điện Từ Trong Cuộc Sống
Có thể bạn đã nghe về khái niệm “van điện từ” trong các buổi trò chuyện về công nghiệp và kỹ thuật. Tuy nhiên, nếu bạn chưa rõ về khái niệm này, hãy cùng Song Toàn khám phá và tìm hiểu về van điện từ là gì thông qua bài viết này. Chúng tôi cũng sẽ cung cấp hướng dẫn cách lắp đặt van điện từ để bạn có cái nhìn toàn diện hơn về ứng dụng của nó trong cuộc sống hàng ngày.
Hiểu Rõ Về Thiết Bị Kiểm Soát Dòng Chất Lỏng và Khí
1. Nguyên Lý Hoạt Động:
- Van điện từ hoạt động dựa trên nguyên lý sử dụng điện năng để tạo ra lực từ từ cuộn dây điện từ. Khi dòng điện chạy qua cuộn dây, nó tạo ra một trường từ, làm chuyển động thành một vị trí cụ thể. Điều này có thể mở hoặc đóng van tùy thuộc vào cấu trúc và thiết kế của van.
2. Cấu Trúc Cơ Bản:
- Một van điện từ cơ bản bao gồm một cuộn dây điện từ, một cổng vào và một cổng ra. Khi cuộn dây được kích thích bởi điện năng, nó tạo ra một cực từ và chuyển động một cơ cấu cơ học để mở hoặc đóng đường dẫn chất lỏng hoặc khí.
3. Ứng Dụng Phổ Biến:
- Van điện từ được sử dụng rộng rãi trong nhiều ngành công nghiệp, bao gồm tự động hóa, công nghiệp hóa, lạnh lẽo, nước và xử lý nước, hệ thống điều hòa không khí, và nhiều ứng dụng khác.
4. Loại Van Điện Từ:
- Có nhiều loại van điện từ, bao gồm van điện từ chặn, van điện từ xả, và van điện từ mắt. Mỗi loại có chức năng và ứng dụng riêng biệt.
5. Lợi Ích:
- Sự tự động hóa: Van điện từ giúp tự động hóa quá trình kiểm soát dòng chất lỏng và khí.
- Linh Hoạt: Có thể được tích hợp vào các hệ thống điều khiển tự động.
- Tiết Kiệm Năng Lượng: Van có thể đóng khi không cần sử dụng, giảm lãng phí năng lượng.
6. Lưu Ý Quan Trọng:
- Cần kiểm tra định kỳ và bảo trì để đảm bảo hiệu suất ổn định.
- Phù hợp với các tiêu chuẩn an toàn và môi trường.
Van điện từ đóng mở nhanh chóng và có độ chính xác cao, là một thành phần quan trọng trong các hệ thống điều khiển tự động hiện đại.
Tìm Hiểu Chi Tiết: Solenoid Valves / Van Điện Từ Là Gì ?

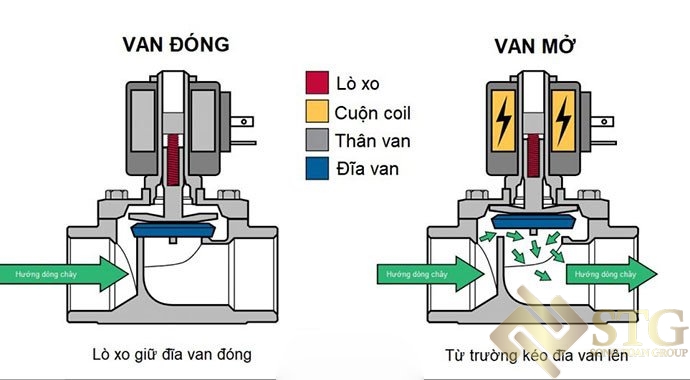

Nguyên Lý Hoạt Động của Van Điện Từ
1. Cấu Trúc Cơ Bản:
- Van điện từ thường bao gồm một cuộn dây điện từ, lõi sắt, lò xo, pittong hoặc trục quay, và các bộ phận khác nhằm kiểm soát luồng chất lỏng hoặc khí.
2. Trạng Thái Đóng:
- Khi không có dòng điện đi qua cuộn dây, lò xo thường ép vào lõi sắt, đẩy pittong hoặc trục quay đóng van. Trạng thái này thường được coi là đóng.
3. Trạng Thái Mở:
- Khi dòng điện chạy qua cuộn dây, tạo ra một trường từ mạnh, lực từ này sẽ thắng được lò xo, kéo pittong hoặc trục quay mở van.
4. Sự Linh Hoạt và Linh Hoạt:
- Van điện từ hoạt động nhanh chóng, giúp kiểm soát chính xác luồng chất lỏng hoặc khí.
- Sự linh hoạt trong việc mở và đóng giúp tự động hóa hiệu quả quá trình kiểm soát.
5. Ứng Dụng Phổ Biến:
- Van điện từ được sử dụng trong nhiều ứng dụng, từ tự động hóa công nghiệp đến các hệ thống xử lý nước và điều hòa không khí.
6. Loại Van Điện Từ:
- Có nhiều loại van điện từ, bao gồm van điện từ chặn, van điện từ xả, van điện từ mắt, và nhiều hơn nữa.
7. Phân Loại Theo Cách Hoạt Động:
- Van Tác Động Trực Tiếp: Hoạt động bằng cách thẳng thủy lực, điện hoặc khí nén.
- Van Dẫn Động Bên Trong: Cơ cấu nằm trong thân van, được điều khiển bởi cuộn dây điện từ.
- Van Dẫn Động Bên Ngoài: Cơ cấu nằm bên ngoài thân van, thường thông qua một cấu trúc cơ khí.
Van điện từ là một thành phần quan trọng trong các hệ thống tự động và hệ thống kiểm soát. Cách nó hoạt động mang lại sự linh hoạt và độ chính xác, giúp trong việc duy trì và kiểm soát quá trình sản xuất và xử lý.

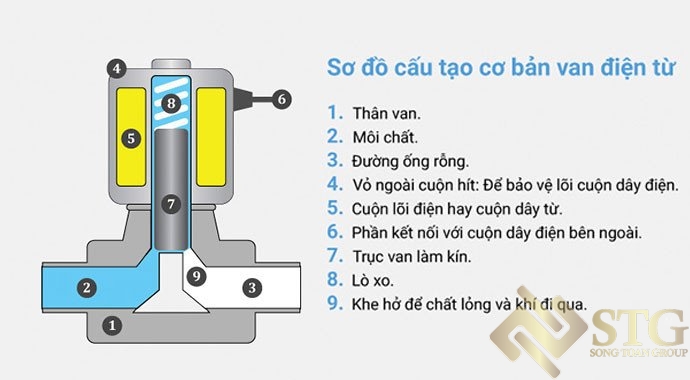

Cấu Tạo Cơ Bản của Van Điện Từ
1. Thân Van:
- Là phần chính của van, đóng vai trò chứa các bộ phận khác và tạo nên hình thức tổng thể của van.
2. Môi Chất:
- Là chất lỏng hoặc khí mà van sẽ kiểm soát thông lưu.
3. Ống Rỗng:
- Dùng để chứa môi chất và tạo áp suất cần thiết cho quá trình hoạt động của van.
4. Vỏ Ngoài Cuộc Hít:
- Bảo vệ bộ phận quan trọng bên trong van.
5. Dây Điện:
- Là phần dẫn điện năng đến cuộn dây điện từ để tạo từ trường điện từ.
6. Trục Van Làm Kín:
- Trục này thường được làm từ vật liệu chống ăn mòn và có khả năng kín nước.
7. Lò Xo:
- Làm cho van giữ được vị trí đóng hoặc mở khi không có dòng điện.
8. Khe Hở:
- Cho phép chất lỏng hoặc khí đi qua khi van mở.
Các vật liệu được sử dụng trong các bộ phận đều phải được chọn lựa cẩn thận để đảm bảo hiệu suất và độ bền của van trong quá trình sử dụng.
Phân Loại Van Điện Từ
Để đảm bảo sự hiểu quả và phù hợp với mọi yêu cầu, van điện từ đã được phân loại theo nhiều tiêu chí khác nhau:
1. Phân loại theo Chức Năng:
- Van điện từ thường mở (NO): Luôn mở trong trạng thái bình thường, chỉ đóng lại khi có dòng điện đi qua.
- Van điện từ thường đóng (NC): Ngược lại với van thường mở, mở ra khi có dòng điện và đóng lại khi ngắt điện. Phổ biến và được ưa chuộng.
- Van tác động trực tiếp: Bổ sung lõi điện từ ở đệm ngồi, mở khi có điện và đóng khi không có điện.
- Van 2 chiều: Đóng ngắt với một cổng vào và một cổng ra, mở khi có điện và đóng dưới áp suất chất lỏng.
- Van 3 chiều: Cấu tạo với 3 cổng kết nối và 2 van, có van luôn mở và van còn lại đóng khi không có dòng điện.
2. Phân loại theo Vật Liệu:
- Đồng: Phổ biến và đa dạng về mẫu mã.
- Nhựa: Sử dụng cho thiết bị hoạt động ở môi trường khắc nghiệt hoặc có chứa hóa chất.
- Inox: Phù hợp cho môi trường nước, hóa chất, nước thải.
3. Phân loại theo Điện Áp:
- Điện áp 220V: Phổ biến và sử dụng rộng rãi.
- Điện áp 110V: Hiếm khi sử dụng trên thị trường.
- Điện áp 24V: An toàn cho người dùng, dùng trong trường hợp yêu cầu điện áp thấp.
4. Phân loại theo Cách Lắp:
- Van lắp bích: Ít sử dụng, thích hợp với kích thước DN50 đến DN150. Đối với kích thước lớn hơn, van bướm điều khiển bằng điện là lựa chọn phù hợp.
- Van lắp ren rắc co: Phổ biến, thích hợp cho kích thước nhỏ và vừa.
5. Phân loại Khác:
- Dùng cho Chất Lỏng và Khí Nén: Sử dụng cho nước, khí, gas, v.v.
- Thiết Kế Theo Ngả, Chiều: 2 ngả, 3 ngả, v.v.
- Thiết Kế Theo Điện Áp Đầu Vào: 220V, 12V, 24V.
- Van Thường Mở và Van Thường Đóng.
Các phân loại trên giúp lựa chọn và sử dụng van điện từ một cách linh hoạt và hiệu quả tối đa cho nhiều ứng dụng khác nhau.
Ưu Điểm Của Van Điện Từ
Thời Gian Đóng Mở Nhanh:
- Van điện từ có thể mở và đóng nhanh chóng khi có dòng điện, giúp kiểm soát dòng chất lỏng hoặc khí hiệu quả.
Độ Bền và Chống Mòn Cao:
- Có khả năng chống mòn tốt, đặc biệt là khi sử dụng các chất liệu như inox, giúp gia tăng độ bền của van.
Giá Cả Phải Chăng:
- Van điện từ có giá trị kinh tế, phù hợp với nhiều ngân sách sử dụng.
Đa Dạng Chất Liệu:
- Người tiêu dùng có nhiều lựa chọn về chất liệu như đồng, inox, nhựa, tùy thuộc vào yêu cầu cụ thể của ứng dụng.
Áp Dụng Rộng Rãi:
- Sử dụng được trong nhiều lĩnh vực và ứng dụng khác nhau, từ công nghiệp đến gia đình.
Sử Dụng Với Nhiều Điện Áp:
- Có thể hoạt động với nhiều nguồn điện áp khác nhau, giúp linh hoạt trong việc lựa chọn nguồn điện.
Kích Thước Nhỏ và Dễ Sửa Chữa:
- Thiết kế nhỏ gọn, dễ dàng lắp đặt và sửa chữa khi cần thiết.
Thuận Tiện Mua Sắm:
- Dễ dàng tìm thấy và mua sắm do sự phổ biến trên thị trường.
Nhược Điểm Của Van Điện Từ
Độ Bền Thấp Hơn Các Loại Van Khác:
- So với các loại van sử dụng mô tơ hoặc động cơ điện, độ bền của van điện từ có thể không cao bằng.
Giảm Lưu Lượng Chất:
- Có thể xảy ra hiện tượng giảm lưu lượng chất khi đi qua van, đặc biệt là ở trạng thái đóng.
Yêu Cầu Kiểm Tra và Vệ Sinh Định Kỳ:
- Cần kiểm tra và vệ sinh định kỳ để loại bỏ chất cặn, giúp van hoạt động hiệu quả hơn trong thời gian dài.
Dễ Cháy Khi Dòng Điện Lớn:
- Có khả năng cháy khi dòng điện đi qua quá lâu, đặc biệt là do từ trường sinh ra giữa các cuộn dây.
Sự Đa Dạng Của Thương Hiệu:
- Việc có nhiều thương hiệu trên thị trường có thể tạo ra sự khó khăn trong việc lựa chọn sản phẩm phù hợp.

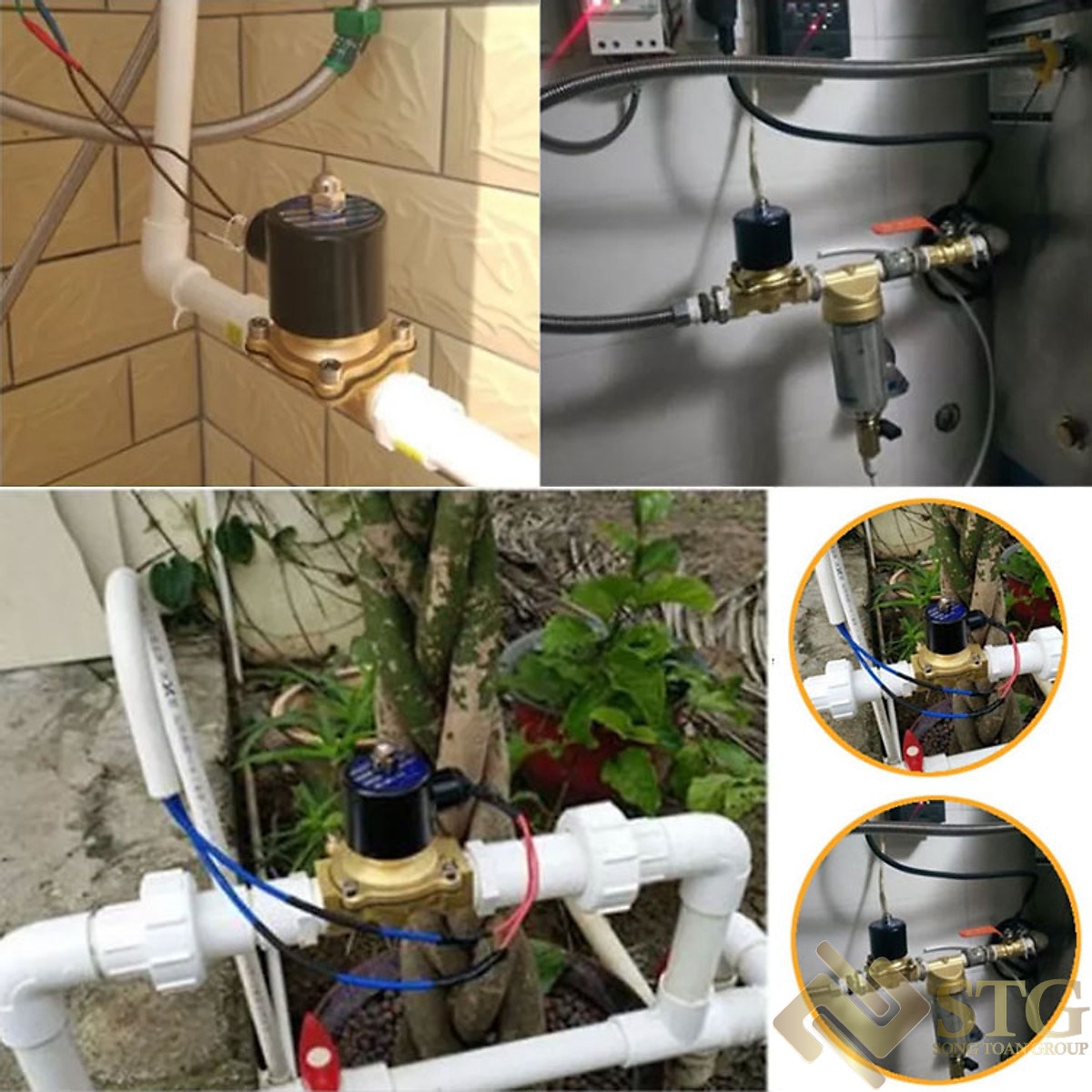

Ứng Dụng Cụ Thể của Van Điện Từ
-
Hệ Thống Tưới Nước và Phun Bón trong Nông Nghiệp:
- Mô Tả: Trong hệ thống tưới nước tự động, van điện từ được sử dụng để kiểm soát việc phân phối nước và phun bón.
- Lợi Ích: Tăng hiệu suất tưới nước, giảm công sức và thời gian của người vườn.
-
Xử Lý Nước Công Nghiệp và Sinh Hoạt:
- Mô Tả: Sử dụng trong các hệ thống xử lý nước công nghiệp để kiểm soát dòng chất lỏng và khí.
- Lợi Ích: Cải thiện quá trình xử lý nước, giảm gian lận trong quá trình đo lường chất lượng nước.
-
Hệ Thống Khí Nén trong Công Nghiệp:
- Mô Tả: Van điện từ khí nén được tích hợp vào hệ thống để điều khiển luồng khí.
- Lợi Ích: Quản lý hiệu quả luồng khí, sử dụng rộng rãi trong các ứng dụng công nghiệp.
-
Ứng Dụng Trong Thiết Bị Gia Dụng:
- Máy Giặt: Sử dụng trong van cấp và xả nước máy giặt để kiểm soát luồng nước.
- Máy Lạnh: Sử dụng trong van đảo chiều để điều chỉnh luồng chất lạnh.
-
Hệ Thống Phòng Cháy Chữa Cháy:
- Mô Tả: Van điện từ được tích hợp trong hệ thống sprinkler để tự động mở khi phát hiện có sự cố cháy.
- Lợi Ích: Tăng tốc độ phản ứng, giảm thiệt hại do cháy.
Van điện từ không chỉ đơn giản là một thiết bị kiểm soát dòng chất lỏng mà còn được tích hợp trong các hệ thống tự động hóa đa dạng, từ nông nghiệp đến công nghiệp và gia đình, mang lại sự thuận tiện và hiệu quả trong quá trình quản lý và vận hành.
Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:
Chúc bạn có những trải nghiệm tuyệt vời với sản phẩm của Song Toàn (STG).
