Solenoid Valves / Van Điện Từ Là Gì ?

Van điện từ hay còn gọi là Solenoid Valves, là một loại van được điều khiển bằng một Solenoid, một cuộn dây dẫn điện. Solenoid là một thiết bị tạo ra từ trường từ khi được kích thích bằng dòng điện. Khi dòng điện chạy qua cuộn dây solenoid, nó tạo ra một trường từ, ảnh hưởng đến hoạt động của van.

Bạn có thể xem bài viết của Song Toan (STG)., JSC tại:

• linhkienphukien.vn
• phukiensongtoan.com
• songtoanbrass.com

Cấu Trúc và Chất Liệu của Van Điện Từ

1. Cấu Trúc Cơ Bản:

• Cuộn Dây Solenoid: Là phần chính của solenoid valve, được làm từ dây dẫn điện và có thiết kế cuộn để tạo ra trường từ khi dòng điện chạy qua.

• Nắp Solenoid (Solenoid Enclosure): Bảo vệ và che chắn cuộn dây solenoid khỏi tác động của môi trường bên ngoài.

• Bộ Van (Valve Body): Là cấu trúc chứa bộ cơ cấu van, thường là van cầu hoặc van cổ điển, quyết định dòng chất lỏng hoặc khí có được thông qua hay không.

• Cần Van (Valve Stem): Liên kết với cuộn dây solenoid và có nhiệm vụ mở hoặc đóng van dựa trên trạng thái của solenoid.

2. Chất Liệu:

• Cuộn Dây Solenoid: Thường được làm từ dây dẫn điện bọc cách điện để tránh ngắn mạch và làm tăng độ bền.

• Nắp Solenoid (Solenoid Enclosure): Có thể làm từ các chất liệu chống nước và chống bụi như nhựa cứng hoặc kim loại.

• Bộ Van (Valve Body): Có thể làm từ nhiều loại kim loại như đồng, nhôm, thép không gỉ hoặc các chất liệu nhựa kỹ thuật, tùy thuộc vào môi trường làm việc và yêu cầu về độ bền.

• Cần Van (Valve Stem): Thường được làm từ thép không gỉ hoặc các kim loại chịu mài mòn khác.

3. Bộ Điều Khiển (Control Unit):

• Bộ Điều Khiển: Bao gồm các linh kiện điện tử để điều khiển hoạt động của solenoid valve, thường bao gồm bảng mạch, bộ nguồn và các linh kiện điện tử khác.

Lưu Ý:

• Chất liệu và cấu trúc của solenoid valve phải được lựa chọn phù hợp với loại chất lỏng hoặc khí mà van sẽ đối mặt trong quá trình hoạt động.

• Van điện từ có thể được làm từ chất liệu chống ăn mòn để đảm bảo tuổi thọ và hiệu suất trong môi trường ăn mòn.

Hoạt Động Của Van Điện Từ

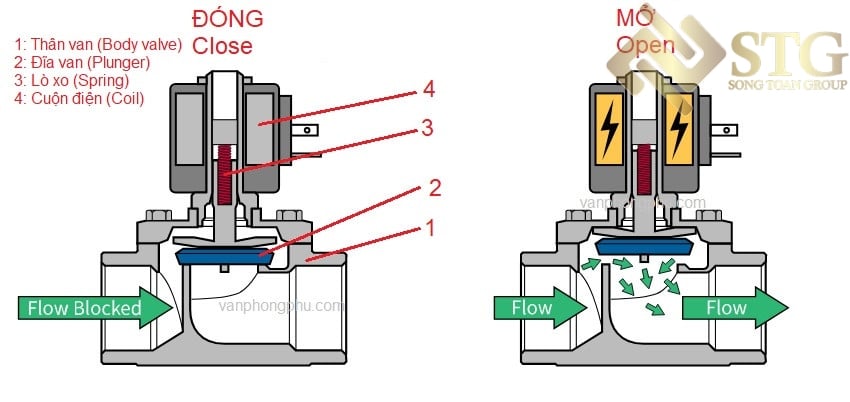

Hoạt động của van điện từ (solenoid valve) dựa trên nguyên lý tạo ra trường từ khi có dòng điện chạy qua cuộn dây solenoid. Dưới đây là quá trình hoạt động cơ bản của van điện từ:

1. Cuộn Dây Solenoid:

   • Van điện từ có một cuộn dây solenoid, là một cuộn dây dẫn điện, thường được làm từ đồng hoặc hợp kim nhôm. Khi dòng điện chạy qua cuộn dây solenoid, nó tạo ra một trường từ quanh cuộn dây.

2. Tác Động Lên Cần Van:

   • Trường từ tạo ra bởi cuộn dây solenoid ảnh hưởng đến cần van (valve stem) của van. Cần van thường được kết nối với cuộn dây và có thể di chuyển lên hoặc xuống tùy thuộc vào trạng thái của trường từ.

3. Mở Van Hoặc Đóng Van:

   • Khi cuộn dây solenoid nhận được dòng điện, trường từ tăng lên và tác động lên cần van, làm cho cần van di chuyển. Nếu cần van được nâng lên, van mở và cho phép chất lỏng hoặc khí chảy qua.

   • Ngược lại, khi dòng điện được tắt, trường từ giảm và cần van trở lại vị trí ban đầu, đóng van và chặn dòng chất lỏng hoặc khí.

4. Bộ Điều Khiển:

   • Quá trình này thường được điều khiển bởi một bộ điều khiển hoặc mạch điều khiển. Bộ điều khiển xác định khi nào dòng điện nên được chuyển đến cuộn dây solenoid để mở hoặc đóng van.

Lưu Ý Quan Trọng:

• Van điện từ có thể có một hoặc nhiều vị trí của cần van tùy thuộc vào thiết kế cụ thể của van.

• Bộ điều khiển có thể được lập trình để mở hoặc đóng van theo một lịch trình cụ thể hoặc dựa trên các yếu tố như áp suất, nhiệt độ, hoặc các tín hiệu điều khiển khác.

Ứng Dụng Của Van Điện Từ

Van điện từ (solenoid valve) có rất nhiều ứng dụng trong nhiều lĩnh vực khác nhau do khả năng điều khiển linh hoạt và hiệu suất cao. Dưới đây là một số ứng dụng phổ biến của van điện từ:

1. Hệ Thống Nước và Xử Lý Nước:

   • Van điện từ được sử dụng trong các hệ thống cấp nước để kiểm soát dòng nước và chặn nước khi cần thiết. Các ứng dụng bao gồm bể chứa nước, hệ thống tưới cây tự động, và hệ thống lọc nước.

2. Hệ Thống Điều Hòa Không Khí:

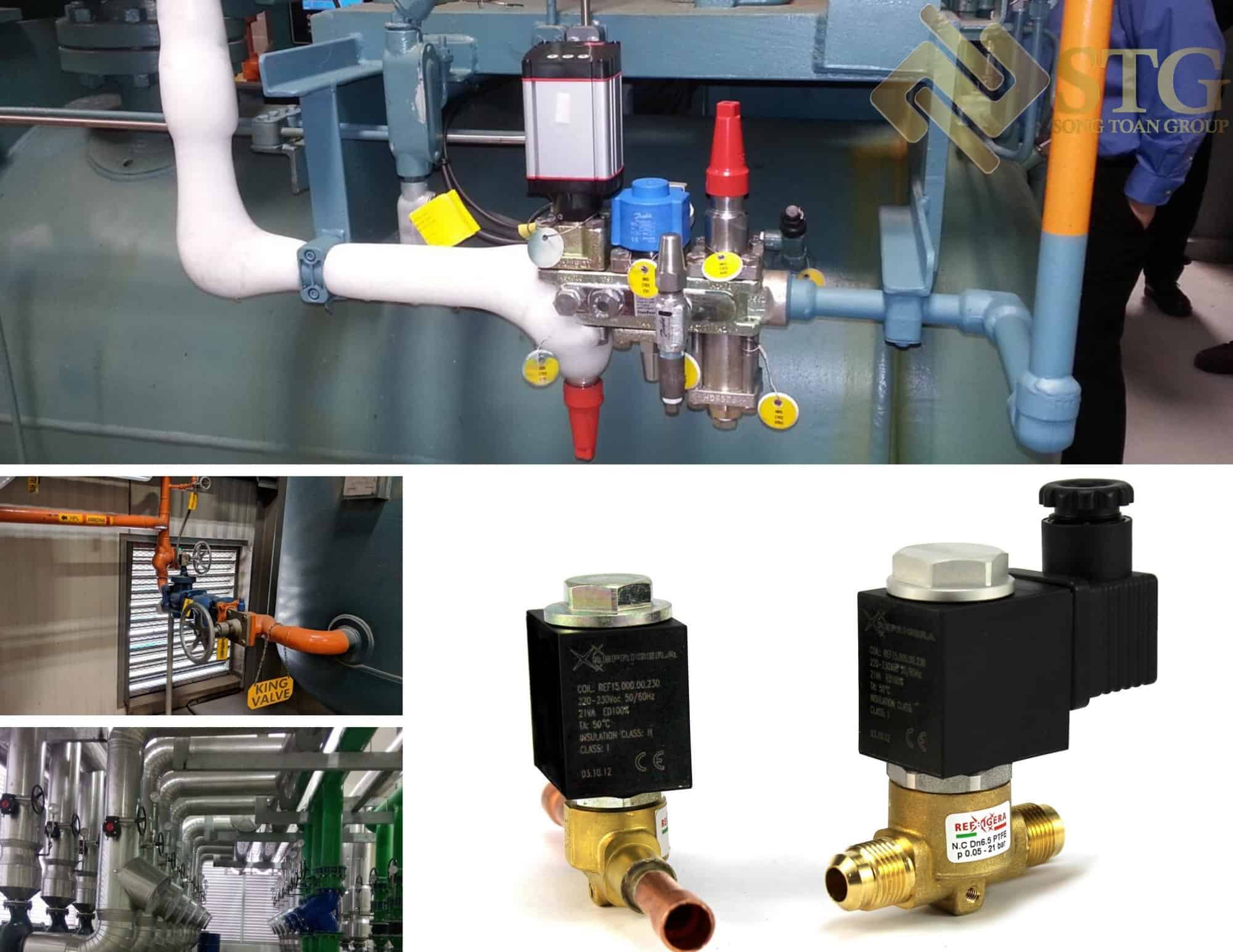

   • Trong hệ thống điều hòa không khí, van điện từ kiểm soát dòng chất lạnh hoặc dòng khí để duy trì nhiệt độ và độ ẩm trong các khu vực cụ thể.

3. Ứng Dụng Công Nghiệp:

   • Trong môi trường công nghiệp, van điện từ được sử dụng để kiểm soát dòng chất lỏng hoặc khí trong quá trình sản xuất và xử lý.

4. Hệ Thống Gas và Dầu:

   • Trong các ứng dụng liên quan đến gas và dầu, van điện từ có thể được sử dụng để kiểm soát dòng chất lỏng hoặc khí trong hệ thống cung cấp năng lượng.

5. Hệ Thống An Toàn và Bảo Vệ Môi Trường:

   • Van điện từ thường được tích hợp trong các hệ thống an toàn và bảo vệ môi trường để kiểm soát dòng chất lỏng trong trường hợp khẩn cấp hoặc để ngăn chặn sự rò rỉ.

6. Tự Động Hóa Công Nghiệp:

   • Trong các hệ thống tự động hóa công nghiệp, van điện từ đóng vai trò quan trọng trong việc điều khiển quy trình sản xuất và làm việc tự động.

7. Hệ Thống Xăng Dầu Ô Tô:

   • Van điện từ cũng được sử dụng trong hệ thống nhiên liệu của ô tô để kiểm soát dòng xăng hoặc dầu dựa trên yêu cầu của động cơ.

8. Hệ Thống Bơi Lội Tự Động:

   • Trong các hồ bơi tự động, van điện từ có thể được sử dụng để kiểm soát dòng nước và hóa chất để duy trì chất lượng nước.

Các ứng dụng của van điện từ có thể được tùy chỉnh tùy thuộc vào yêu cầu cụ thể của hệ thống và ngành công nghiệp sử dụng.

Phân Loại Van Điện Từ

Van điện từ (solenoid valve) có nhiều loại khác nhau, được phân loại dựa trên cách hoạt động, thiết kế, và ứng dụng cụ thể. Dưới đây là một số phân loại chính:

1. Theo Cách Hoạt Động:

   • Van Điện Từ Mở (Normally Open): Van mở khi không có dòng điện đi qua solenoid. Khi có dòng điện, solenoid hoạt động và đóng van.

   • Van Điện Từ Đóng (Normally Closed): Van đóng khi không có dòng điện. Khi có dòng điện, solenoid hoạt động và mở van.

2. Theo Số Lượng Cổng:

   • Van 2 Cổng (2-Way Valve): Có hai cổng: một cổng vào và một cổng ra.

   • Van 3 Cổng (3-Way Valve): Có ba cổng: một cổng vào, một cổng ra, và một cổng xả.

3. Theo Số Lượng Vị Trí Cần Van:

   • Van 2 Vị Trí (2-Position Valve): Chỉ có hai vị trí: mở hoặc đóng.

   • Van 3 Vị Trí (3-Position Valve): Có ba vị trí: mở, đóng, và một vị trí trung gian.

4. Theo Áp Suất Làm Việc:

   • Van Áp Động (Direct Acting Valve): Áp suất từ dòng chất lỏng hoặc khí làm van mở hoặc đóng.

   • Van Áp Không Động (Pilot Operated Valve): Sử dụng áp suất phụ trợ để kiểm soát van, thường được sử dụng trong các ứng dụng có áp suất cao.

5. Theo Chất Liệu Chế Tạo:

   • Van Inox (Stainless Steel Valve): Chế tạo từ thép không gỉ, thích hợp cho môi trường có yêu cầu về chống ăn mòn.

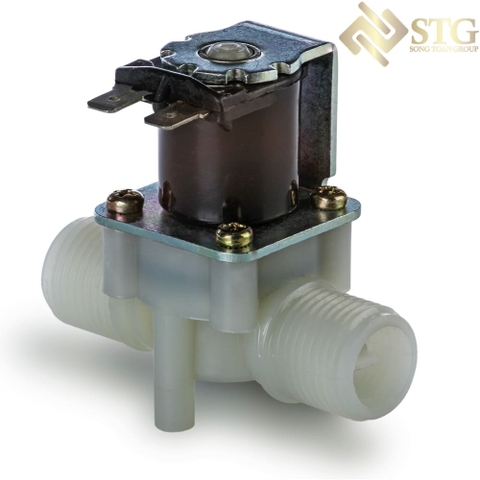

   • Van Nhựa (Plastic Valve): Chế tạo từ các loại nhựa kỹ thuật, thích hợp cho môi trường có yêu cầu về trọng lượng nhẹ và chống ăn mòn.

6. Theo Kích Thước:

   • Van Miniature: Có kích thước nhỏ, thích hợp cho các ứng dụng có không gian hạn chế.

   • Van Lớn: Có kích thước lớn, thích hợp cho các ứng dụng công nghiệp có nhu cầu lớn về dòng chất lỏng hoặc khí.

Mỗi loại van điện từ phục vụ cho các ứng dụng cụ thể và đòi hỏi kiểu thiết kế và cấu trúc khác nhau để đáp ứng yêu cầu của hệ thống và môi trường sử dụng.

Cách Lắp Đặt Van Điện Từ

Quy trình lắp đặt van điện từ (solenoid valve) có thể thay đổi tùy thuộc vào loại van và ứng dụng cụ thể. Dưới đây là hướng dẫn tổng quan về cách lắp đặt một số loại van điện từ phổ biến:

1. Kiểm Tra Van:

   • Trước khi bắt đầu lắp đặt, hãy kiểm tra van để đảm bảo rằng nó hoạt động đúng và không có hỏng hóc nào.

2. Chuẩn Bị Nơi Lắp Đặt:

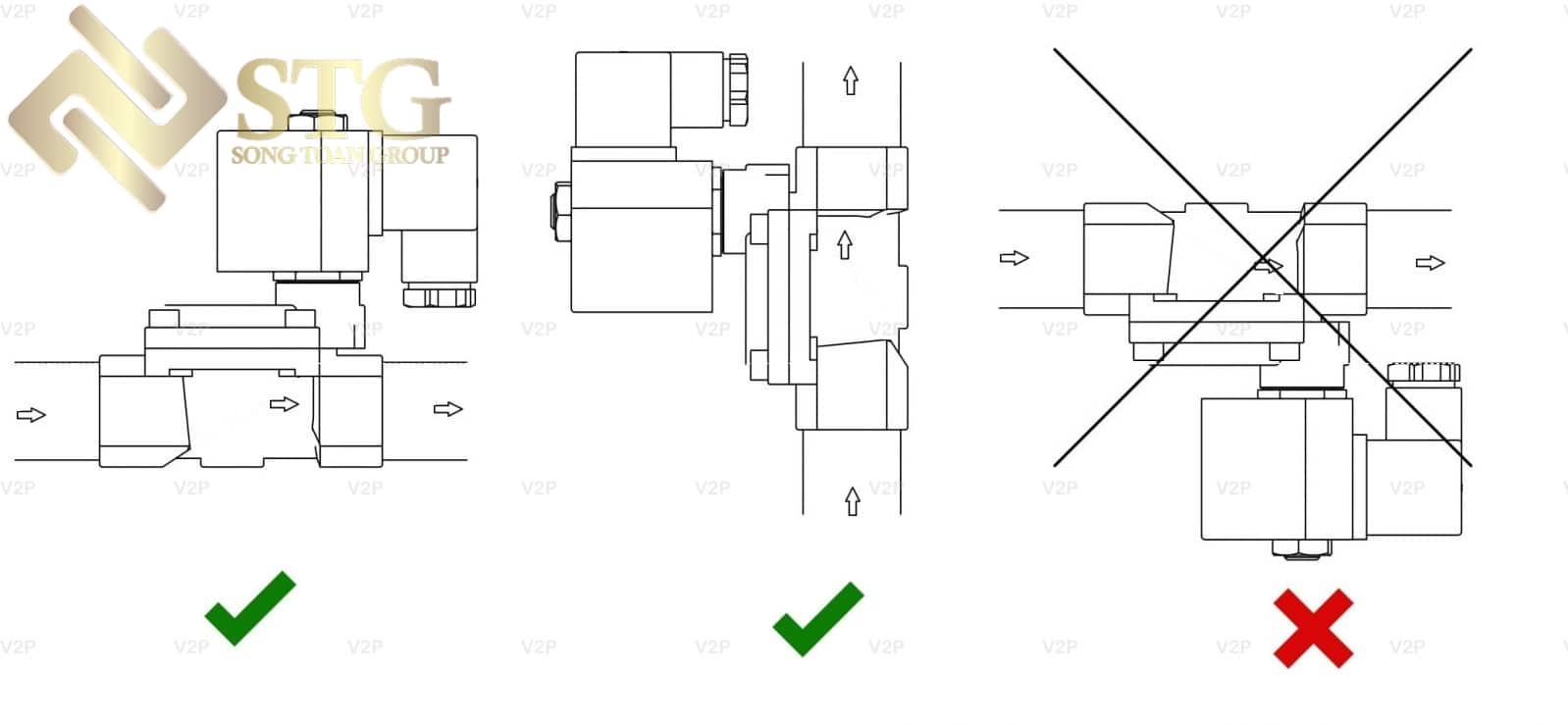

   • Lựa chọn vị trí lắp đặt sao cho van có thể hoạt động một cách hiệu quả và dễ dàng tiếp cận để bảo trì. Đảm bảo môi trường xung quanh phù hợp với yêu cầu của van.

3. Chuẩn Bị Đường Ống:

   • Chuẩn bị đường ống cho cả cổng vào và cổng ra của van. Đảm bảo rằng ống đủ lớn và không có chất cản trở.

4. Lắp Đặt Van:

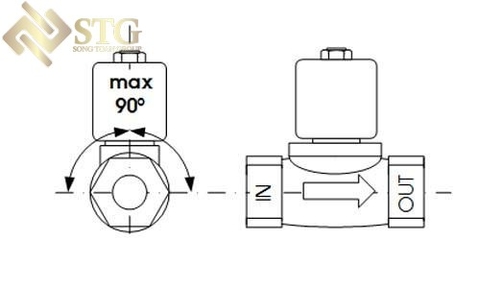

   • Gắn van vào đường ống theo đúng hướng của mũi tên trên thân van. Đảm bảo rằng van được lắp đúng cách và chặt chẽ.

5. Kết Nối Điện:

   • Kết nối dây điện vào cuộn dây solenoid theo hướng dẫn của nhà sản xuất. Đảm bảo rằng kết nối đúng cực âm và cực dương.

6. Kiểm Tra Kín Khít:

   • Kiểm tra kín khít của van để đảm bảo rằng không có rò rỉ chất lỏng hoặc khí qua van khi nó đóng.

7. Kiểm Tra Hoạt Động:

   • Thử nghiệm hoạt động của van bằng cách cấp điện và kiểm tra xem nó mở và đóng đúng cách hay không. Kiểm tra xem có bất kỳ sự cố nào xuất hiện không.

8. Bảo Trì Định Kỳ:

   • Thiết lập lịch trình bảo trì định kỳ để đảm bảo rằng van hoạt động một cách hiệu quả và tránh sự cố.

9. Ghi Chú và Bảo Dưỡng:

   • Ghi lại thông số kỹ thuật và lịch sử bảo dưỡng của van để thuận tiện cho việc theo dõi và bảo dưỡng sau này.

10. An Toàn:

• Tuân thủ các quy tắc an toàn khi thực hiện lắp đặt, đặc biệt là khi làm việc với điện.

Lưu ý rằng thông số và quy trình cụ thể có thể thay đổi tùy thuộc vào mô hình và nhãn hiệu của van cũng như yêu cầu ứng dụng cụ thể. Luôn tuân thủ theo hướng dẫn của nhà sản xuất và an toàn công việc.

Bảo Trì Van Điện Từ

Bảo trì định kỳ và chăm sóc đúng cách là quan trọng để đảm bảo van điện từ (solenoid valve) hoạt động hiệu quả và kéo dài tuổi thọ. Dưới đây là một số hướng dẫn về bảo trì van điện từ:

1. Kiểm Tra Định Kỳ:

   • Thực hiện kiểm tra định kỳ trên van để đảm bảo rằng không có hỏng hóc nào xuất hiện và các bộ phận vận động đều hoạt động đúng cách.

2. Kiểm Tra Kín Khít:

   • Kiểm tra kín khít của van để đảm bảo rằng không có rò rỉ chất lỏng hoặc khí qua van khi nó đóng.

3. Làm Sạch Van:

   • Làm sạch bên trong và bên ngoài van để loại bỏ bất kỳ cặn bã nhờn, bụi bẩn, hoặc các tạp chất khác có thể ảnh hưởng đến hoạt động của van.

4. Kiểm Tra Dây Điện và Kết Nối:

   • Kiểm tra dây điện và kết nối để đảm bảo rằng chúng không bị chập cháy, cắt đứt, hoặc bong tróc. Đảm bảo kết nối chặt chẽ và không có sự rò rỉ điện.

5. Kiểm Tra Bộ Điều Khiển:

   • Nếu van điện từ được kết nối với một bộ điều khiển, kiểm tra xem bộ điều khiển có hoạt động đúng cách không và có cần cập nhật phần mềm hay không.

6. Thử Nghiệm Hoạt Động:

   • Thử nghiệm hoạt động của van bằng cách cấp điện và kiểm tra xem nó mở và đóng đúng cách hay không.

7. Kiểm Tra Áp Suất và Nhiệt Độ:

   • Nếu van được sử dụng trong môi trường có áp suất hoặc nhiệt độ đặc biệt, hãy kiểm tra xem van có đáp ứng được yêu cầu này không.

8. Kiểm Tra Dầu Bôi Trơn (nếu có):

   • Nếu van điện từ sử dụng dầu bôi trơn, kiểm tra mức dầu và thực hiện việc bảo dưỡng hoặc thay thế dầu theo lịch trình.

9. Bảo Dưỡng Lò Xo (nếu có):

   • Nếu van có lò xo, kiểm tra và bảo dưỡng lò xo định kỳ để đảm bảo sự đàn hồi và áp lực đóng đúng.

10. Ghi Chú và Theo Dõi:

    • Ghi lại thông số kỹ thuật và lịch sử bảo dưỡng của van để theo dõi và xác định thời điểm cần bảo trì tiếp theo.

Bảo trì định kỳ giúp duy trì hiệu suất và độ tin cậy của van điện từ trong quá trình sử dụng.

Bài viết mô tả khái quát về Van điện từ / Solenoid Valves. Nếu có thắc mắc gì? Hãy liên hệ 0833 844 899 để được giải đáp thắc mắc nhé !
